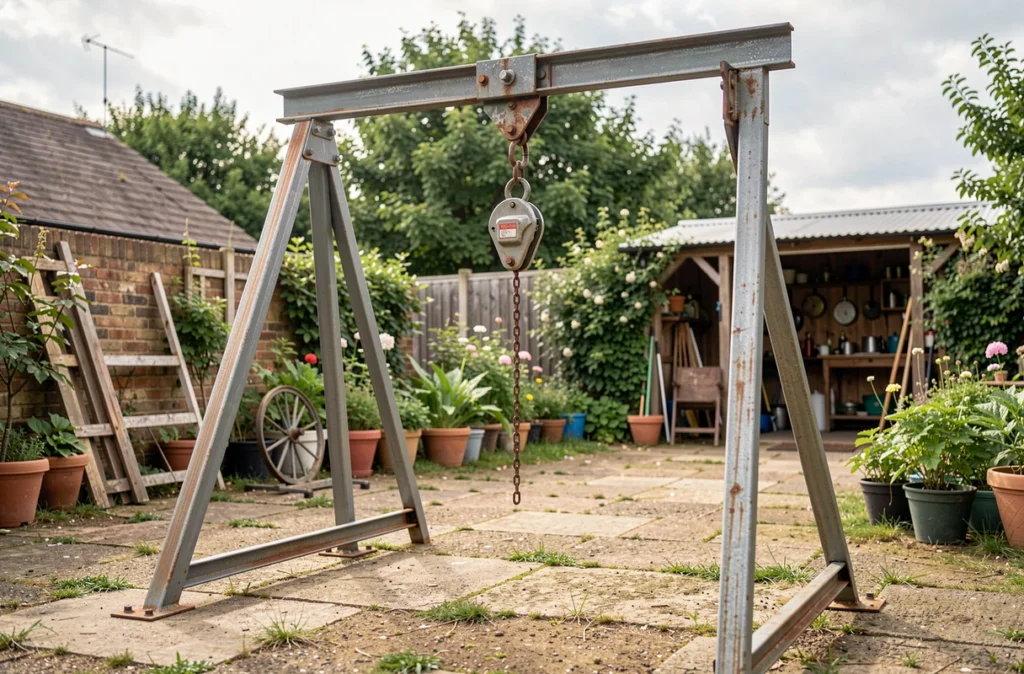

Un portique de levage fait maison est une poutre horizontale posée sur deux pieds en A contreventés, avec un palan qui coulisse ou s’accroche au milieu. Pour l’atelier ou le jardin, les modèles vendus servent de repère : environ 1 tonne de charge, une poutre de 3 m et une hauteur sous poutre qui se règle entre 1,5 m et 2 m. Cet article détaille les cotes, le choix des matériaux, le palan et les contrôles avant le premier levage.
De quoi se compose un portique de levage
Un portique réunit cinq éléments : la poutre, deux pieds en A, un contreventement entre les pieds, des roulettes ou des patins, et un palan monté sur chariot ou sur une manille fixe. Les roulettes rendent l’ensemble mobile, les patins le stabilisent.
Le portique se distingue de la potence, qui n’a qu’un seul pied et un bras, et de la chèvre de levage, faite de trois pieds réunis au sommet. Le portique couvre une portée plus large et passe au-dessus d’une brouette, d’un tronc ou d’un établi.

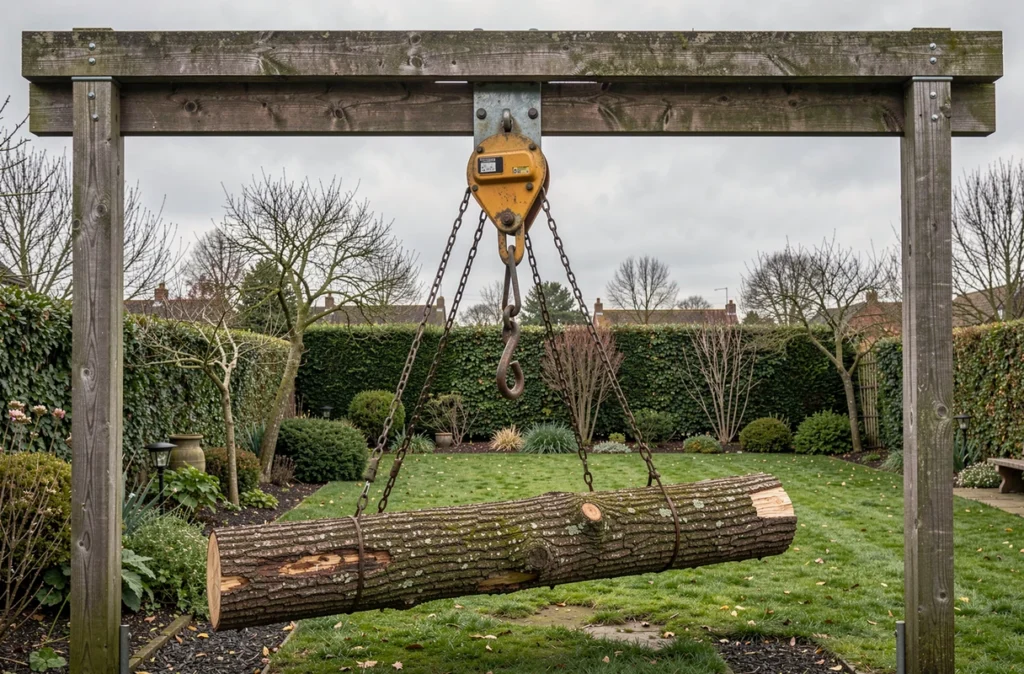

Il rend service pour soulever des troncs, des pierres, des ruches ou un moteur de motoculteur. Comme pour tout projet de bricolage d’aménagement extérieur, mieux vaut définir l’usage avant de couper la première pièce.
Les cotes d’un plan de portique pour l’atelier ou le jardin
Les portiques mobiles du commerce donnent des cotes de référence. Un modèle en aluminium de 1 tonne annonce une poutre de 3 m, une hauteur réglable de 1,5 à 2 m sur roulettes, et pèse entre 89 et 99 kg. Un modèle de la même gamme monte entre 1,9 et 2,4 m lorsqu’il est posé sur socle.
| Cote | Repère du commerce |
|---|---|
| Charge | 1 tonne |
| Longueur de poutre | 3 m |
| Hauteur sous poutre sur roulettes | 1,5 à 2 m |
| Hauteur sur socle | 1,9 à 2,4 m |

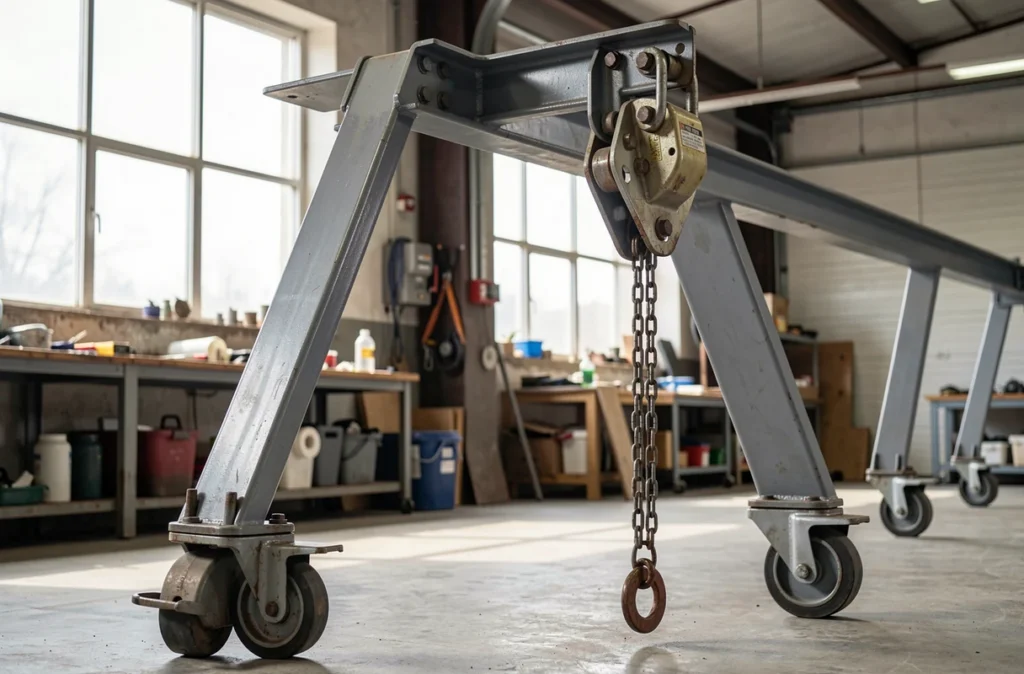

| Roulettes pivotantes freinées | 160 mm de diamètre |
Pour un plan personnel, la hauteur sous poutre se calcule à partir de la plus grande charge à passer, plus la longueur du palan replié et la garde nécessaire sous la charge. L’écartement des pieds à la base doit rester nettement plus large que le bois ou la pierre à déplacer.
Si le portique reste fixe, il lui faut une assise rigide. Une surface d’appui en béton évite que les pieds s’enfoncent sous la charge.
Bois ou acier : choisir la poutre et les pieds
L’acier (profilé IPN ou IPE, tube carré) s’impose dès que la charge dépasse quelques dizaines de kilos. Il reprend la flexion sans fléchir de façon visible, et se boulonne ou se soude. Les modèles du commerce en aluminium sont mécano-soudés, ce qui montre qu’un assemblage soudé bien réalisé tient la charge.
Le bois suffit pour des charges légères, par exemple une poulie qui hisse des sacs ou des pots. Il demande des sections épaisses, des assemblages boulonnés et un contrôle régulier des fissures.
La version démontable plaît aux bricoleurs qui manquent de place : poutre posée dans des étriers, pieds boulonnés, contreventement amovible. La logique des pieds en A est la même que pour fabriquer un portique de balançoire, avec un autre niveau de charge.
Choisir et accrocher le palan
Le palan à chaîne convient à la plupart des usages d’atelier : manuel, il multiplie l’effort grâce à ses engrenages. Le palan à levier sert quand on lève de petites hauteurs à plusieurs reprises, et le palan électrique pour des levages fréquents. Un treuil manuel remplace parfois le palan, mais il demande un point d’ancrage plus bas.
Une poulie mouflée multiplie aussi la force : plus il y a de brins porteurs, moins l’effort sur la corde est grand, mais plus il faut tirer de longueur. Le palan s’accroche à un chariot porte-palan, qui roule sur le bas de la poutre, ou à une manille fixe au centre.
Vérifiez que la charge du palan couvre la charge visée avec une marge, et que sa hauteur replié laisse assez de course sous la poutre.
Charge maximale et coefficient de sécurité
La charge maximale d’utilisation (CMU) est la charge que l’appareil peut lever dans les conditions prévues. Pour un portique, c’est le plus faible des maillons qui la fixe : poutre, pieds, assemblages, palan, crochet ou élingue.
Dimensionnez avec une marge large et sans viser la limite théorique. La flèche de la poutre au milieu doit rester faible sous charge, sinon le chariot se met à glisser vers le centre.
Les tableaux de profilés des fournisseurs d’acier donnent la charge admissible selon la section et la portée. Au-delà de quelques centaines de kilos, ou pour tout levage au-dessus de personnes, un professionnel doit valider le calcul.
Les contrôles avant le premier levage
Avant de lever, vérifiez le sol : il doit être plan et dur, comme une allée stabilisée plutôt qu’une pelouse. Freinez les roulettes ou posez les patins, puis inspectez boulons et soudures.
- Faites un premier essai avec une charge faible, que vous augmentez par paliers jusqu’à la charge prévue.
- Gardez toute personne hors de la zone sous la charge, y compris pendant la descente.
- Inscrivez la CMU de façon lisible sur la poutre pour que chaque utilisateur la connaisse.
En Belgique, un appareil de levage utilisé dans un cadre professionnel exige un contrôle de mise en service puis des contrôles périodiques trimestriels, confiés à un service externe (articles 280 et 281 du RGPT). Pour un usage privé, ces articles ne s’appliquent pas, mais le même rythme d’inspection visuelle protège les utilisateurs.
Un portique qui lève une fois par an un tronc de bois reste un outil à surveiller, car la fatigue d’une soudure ne se voit qu’en regardant de près avant chaque usage.
